リアルタイム周波数解析プログラム RS-300シリーズ
- リアルタイム周波数変換(FFT) 及び分析
- リアルタイムオクターブフィルター(1/1, 1/3 Octave) 分析
- 周波数応答関数(FRF、COH 等)の計算
- 回転体次数比(Order tracking) 解析機能
- Digital filter 解析機能
- リアルタイム Waterfall、Color-map などの 3-D 解析
- 音圧レベル測定機能(A-、B-、C-weighting filter)
- Microsoft Word、Excelへの画面及びデータ移動
RS-300 Seriesはデータ収集装置からPCに入力される様々な信号をリアルタイムに分析するプログラムで

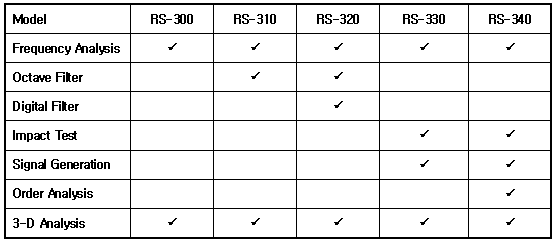

ユーザーが要する分析機能を選択して使うように解析機能をモジュール化してコストを抑えながら
最適のシステムを構成することができます。
リアルタイム FFT、Cross spectrum、Power spectrum density 等のスペクトラム分析を基本にオクターブフィルター解析、
インパクトテスト、Order tracking、デジタルフィルター等多様な機能を支援する、騷音・振動解析プログラムです。
各解析モジュールは ISO、JIS、ANSI 規格を満足して、使用上の便利さのために Customized S/Wを供給します。
また、繰り返し試験のための測定条件設定ファイル保存及び、レポート作成(MS Word, Excel 互換)機能が含まれています。

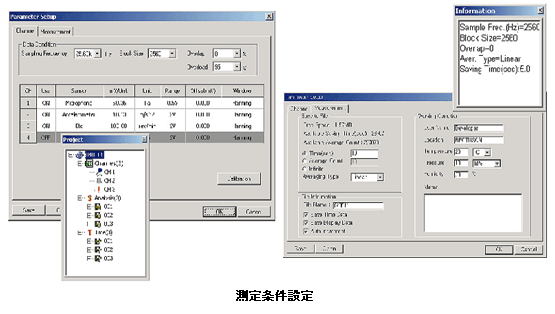

測定条件設定
チ
ャ
ン
ネ
ル
設
定 |
サンプリング周波数 |
400Hz ~ 100kHzまで段階別設定
(ハードウェア仕様により) |
| ブロックサイズ |
160 ~ 51200まで設定(変更可能) |
| Overlap |
0, 25, 50, 75% |
| Overload |
ユーザーが入力信号に対して、Overload 範囲を設定、有效データ計測をサポート |
| センサーの種類 |
入力チャンネルのセンサー種類を選択 |
| 感度値(mV/Unit) |
センサーの感度値またはユーザー正義による単位と入力電圧との換算値入力 |
| 入力電圧範囲 |
±0.2、0.5、1、2、5、10、20V(ハードウェア仕様により) |
| ウィンドウ関数 |
Hanning, Hamming, Flat-top, Blackman, Triangle,
Kaiser Bessel,
Rectangular |
| TTL Pulse |
回転体のTTL Pulse入力時選択 |
| センサーの補正 |
騷音/振動計、Zero offset 補正機能
全チャンネルに対して補正を自動で実行 |
計
測
設
定 |
保存方法 |
時間、平均回数、無限保存の中でユーザーが選択 |
|
平均法 |
Linear, Exponential, Peak holder |
|
平均回数 |
ユーザー正義 |
|
保存ファイル |
時系列及びすべての解析データ保存 |
|
トリガー |
Pre-/Post-trigger, Level, Time interval trigger サポート |
|
試験環境 |
試験者、試験場所、温度、湿度等の試験環境記録 |
|
ユーザーが購入したハードウェアが変更または追加されれば設定画面が変わります。
上記、設定内容は当社の PPD
基準です。 |
Frequency Analysis Module
 |
RS-300シリーズの標準モジュールでリアルタイムFFT解析によって、多様な分析値を表示及び保存します。
- Time domain
-------------- Coherence
- Auto spectrum ----------- Cepstrum
- Power spectrum --------- - Correlation
- Power spectrum
density - S/N ratio
- Cross spectrum
-
Frequency response function
周波数特性補正 : A-, B-, C-weighting
座標 : Real,
Imaginary, Magnitude, Phase
グラフ形式 : Line, Waterfall, Color contour
保存ファイル
Export サポート |
Octave Filter Module
 |
- ANSI S1.11 規格基準
- 1/1 Octave filter (6-pole filter, 16Hz ~ 16kHz)
-
1/3 Octave filter (6-pole filter, 12.5Hz ~ 20kHz)
- 1/n Octave filter
(オプション))
- Overall value 及び各バンド別オクターブ値、表示及び保存
- 周波数特性補正 : A-, B-,
C-weighting
- 平均法 : Linear, Exponential
- 平均回数 : ユーザー正義
注) 当社の
PPD中のDSPに本アルゴリズムを適用すればPCの負荷を減らすことができます。 |
Impact
Test Module
 |
インパクトハンマーの加振を通じて衝撃試験モジュールで、解析結果値は下記のようです。また、Modal解析プログラムで使用可能になるように結果ファイルが
Export できます。
- FRF, Cross spectrum : Real, Imaginary, Magnitude,
Phase
- Coherence : Coherence, Coherence power
- Scope, Auto spectrum,
Impulse power, Cross correlation, Nyquist plot, S/N ratio
- Window : Force,
Exponential Window
- Method : Fixed Hammer, Roving
Hammer
|
Digital Filter
Module
 |
デジタルフィルターを利用したデータの保存により、音質評価だけでなく多様な分析分野に適用可能で、分析データは Wave
ファイルを含めて多様な形式のファイルで変換が可能です。
当社のポータブルデータ収集装置である PPD中のDSPにデジタルアルゴリズムを適用すれば
PCの負荷が減らせます。
尚、Low pass、High pass、Band pass、Band stop filter
等の規格フィルターを設定することも可能です。
本モジュールを利用して一層高い解析を実現することが出来ます。 |

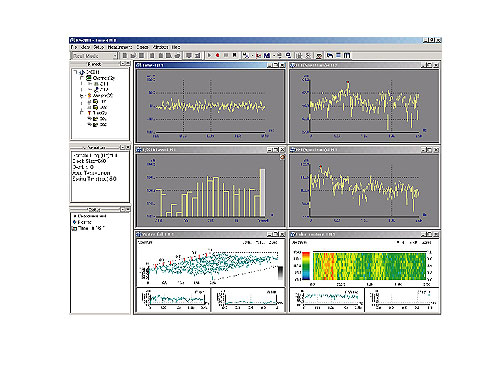

Waterfall,
Color-map Analysis
 |
計測条件を設定後、グラフ表示ボタンを押せば左の
3-D解析が可能で、ユーザーがマウスで選択した地点にX-Y、Z-Y軸上のデータを同時に表示可能です。尚、周波数分析だけではなく Order tracking
解析にも適用されて、多様な形式のファイルで結果ファイルを保存することができます。
左の絵はタコメーターで回転数を入力受けて、Order slice 及び
Color-mapを現わした画面です。 |
|
