組込み型アドオンタイプDSPモジュールET-DSP6713B [Giga-Engine]
概要

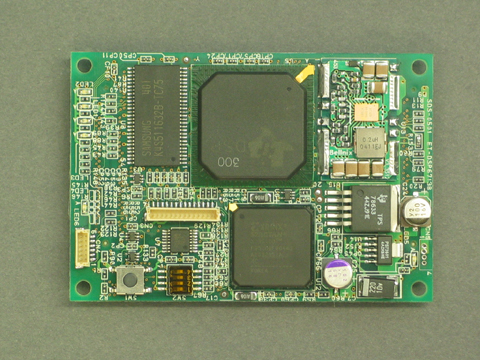

ET-DSP6713B [Giga-Engine]組込型DSPモジュールは、TI社TMS320C6713B/300MHzを使用したアドオンタイプの1.8GFLOPS DSPモジュールです。
組込みシステムにDSPを搭載するに当たり
製品開発のイニシャルコスト、量産コストを低減する為に開発しました。
また、複数のET-DSP6713Bモジュール組み合わせする事でマルチDSPシステムの構築を容易にします。
| DSP |
TMS320C6713B/300MHz 32/64ビット浮動小数点演算DSPプロセッサ |
| DSPオンチップメモリ |
256KB |
| オンボードメモリ |
16/32Mb（100MHz） |
|
|
| FLASHメモリ |
512KB |
| 外部インタフェース |
EMIF,HPIF,Mcbsp,Mcasp,I2C,CTC |
| 形状 |
80＊55(mm) |
| 電源 |
5V 0.6A |
応用例
- Embedded DSP制御システム（HOST通信が可能）
- AD/DA/DIO/PIOサブモジュール
- GFLOPS PCI-Busボード
- Embedded AD/DA制御システム
全て表示

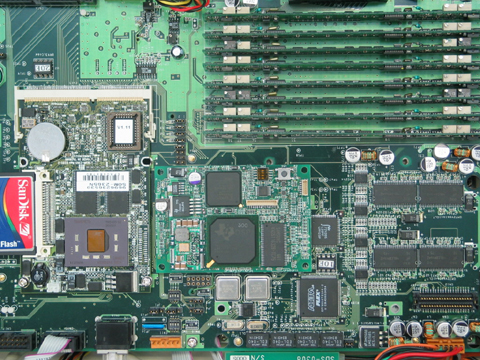

| 応用例１．Embedded DSP制御システム（HOST通信が可能） |
本ボードシステムは、
- 通信制御プロセッサ
- 演算制御プロセッサ[Giga-Engine]
- AD/DAサブモジュール
より構成されます。
HOSTコンピュータとの接続はEthernet(10BASE-T/100BASE-TX)により行われます。
アプリケーションソフトウェアとして、MATLAB/Simulinkで制御系のアルゴリズムを
HOSTコンピュータよりダウンロードしDSPによる制御を実行します。
データ収集、表示、データ変換、データ再表示等にWindowsのアプリケーションとして
Net-Scopeを用意しています。 |
 |

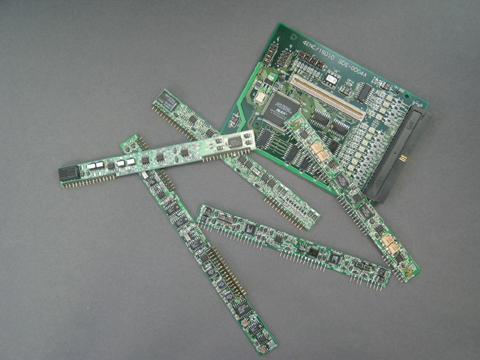

| 応用例２．AD/DA/DIO/PIOサブモジュール |
| 16ビット2CHAD/DAサブモジュール、24ビット2CHAD/DAサブモジュール、
アンプフィルタサブモジュール、16DIO/4ENCモジュール等が用意されています。 |
 |

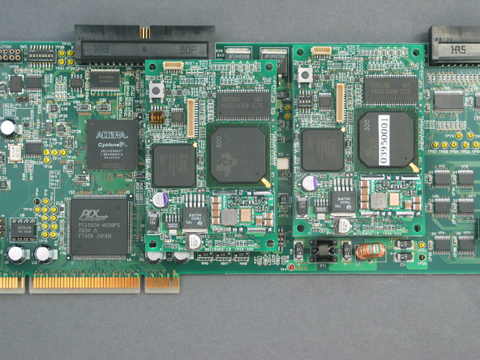

| 応用例３．GFLOPS PCI-Busボード |
演算制御プロセッサ[Giga-Engine]を複数枚PCI-MAINボードに載せることで
マルチプロセッサを構築する事ができます。
複数枚の[Giga-Engine]の接続は、マルチポートメモリを返してデータの共有を行います。
弊社AD/DA/DIO/PIOなどPC-SAD2000シリーズとの接続は、PC-SAD-IF（IO直結型高速インタフェース）で行います。
|
 |

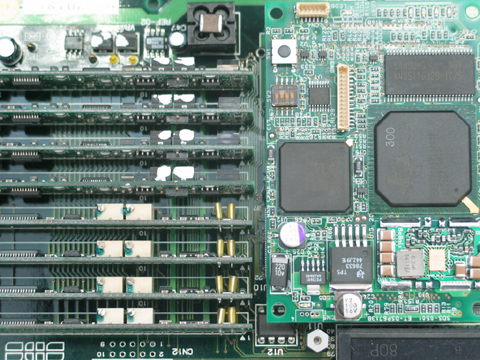

| 応用例４．GFLOPS PCI-Busボード |
演算制御プロセッサ[Giga-Engine]とAD/DAサブモジュールを組合わせANC（アクティブノイズコントロール）
を実現します。
制御アルゴリズムは、[Giga-Engine]内のFLASHメモリに格納され、電源投入時にFLASHメモリよりDSPメモリに転送され実行します。
|
 |
