GFLOPSの強力なDSPエンジンを搭載－DRS-6000／IO搭載型DSPリアルタイムシミュレータ

G[ギガ]FLOPSの強力なDSPエンジンを搭載！！

IO搭載型DSPリアルタイムシミュレータ

シリーズ

DRS-6000シリーズは、制御対象物の数学的モデルを、Simulink上でブロック線図を用いて構築し、複数DSPによる処理、及び入出力制御を行い、リアルタイムシミュレーションの環境を提供します。
　強力なDSPエンジン搭載のLAN対応リアルタイム処理システム、複数のDSPボード、アナログ・ディジタル入出力ボード、コード自動生成用ソフトウェア、モニタ用ソフトウェア（ネットスコープ）で構成されます。
DRS-6000/1は、IO搭載型1.8GFLOPS DSPボードを1枚搭載しています。又、DRS-6000/4はIO搭載型1.8GFLOPS DSPボードを4枚搭載しDSP間での通信はDSPの持つMcBSP（高速シリアル通信ポート）で行われます。
　Windowsアプリケーションネットスケープの特長は、ブロック線図によるプログラマブルな計測制御をDSPで実行します。入出力機能を含むターゲットでのリアルタイムシミュレーションが可能です。又、複数DSPでの実行環境を提供します。特長としてモデルパラメータのチューニング機能、ソフトウェアトリガ機能などが上げられます。

■特　　長
■PC、ノートPCよりEthernetで接続し、複数のDSPを制御することが出来ます。
■DSP間通信は、McBSP（高速シリアル通信インタフェース）で行います。
■Windowsと高速リアルタイム環境を結合
■MATLAB/Simulink上で開発したブロック線図を複数DSPで実行
■リアルタイムシミュレーション、リアルタイムモニタ、データ収集、再表示機能、
　パラメータチューニング機能
■IOは同時サンプル、同時出力（復数枚可能）
■C-言語によるDSP開発環境をサポート

■応用分野
騒音・振動制御鵜、音声分析・音声合成、
AV機器開発・評価、通信処理・画像処理、
医学・生体信号処理、計測・メカトロニクス
・ロボット、建築・地質関連、ディジタル計
測・制御、環境分析処理、気象・天文観測、
自動車・航空機関連

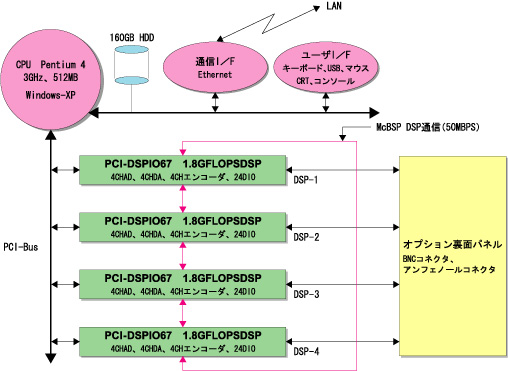

■DRS-6000ブロック図

DRS-6000／1：DSP-1実装
DRS-6000／4：DSP-1からDSP-4実装

■DRS-6000シリーズ仕様

仕様　　　｜　モデル名	DRS-6000/1	DRS-6000/4
プロセッサ/メモリ	Pentium　4　3GHz　/512Mバイト
HDD	160Gバイト
標準インタフェース	Ethernet（100BASE-TX、10BASE-T)、SIOx1、PIOx1、USB2.0x2、キーボード、マウス、SVGA
DSPボード	PCI-DSPIO67x1	PCI-DSPIO67x4
PCI拡張スロット	5スロット
形状	177x430x440mm
重量	15Kg
供給電源	AC100V　±10%　50/60Hz
使用環境	周囲温度+0℃～+45℃、湿度20%～80%（但し結露しないこと）
OS	Windows-XP

注1）DSPプログラム開発には、TI社のコンパイラ・アセンブラ・リンカが必要です。
注2）Windows上でC言語プログラム開発の場合は、Cコンパイラが必要です。
注3）ラックマウントにも対応可能です。（オプション）
注4）PCIフルサイズのボードは最大5枚です。
注5）PCI-DSPIO67 カタログ参照
