PCI-Bus システム用
IO直結型 7.2GFLOPS DSPボード

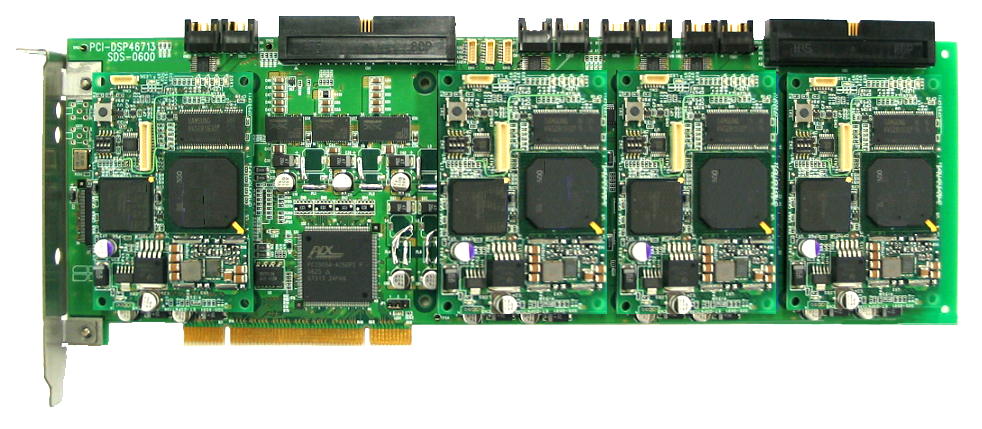

PCI-DSP46713
 |
| 概要 |
| PCI-DSP46713は、PCI-Busシステム対応のIO直結型7.2GFLOPSの超高速32/64ビット浮動小数点演算処理ボードです。TI社TMS320C6713/300MHzを4個搭載し、パラレルプロセッシング機能を実現します。メモリは、各DSPに32Mバイトを備えており、さらにDSP間の通信用として512k/32ビットのシェアードメモリを装備し、演算データの共有が可能となり高速でかつ高度なアプリケーションの実行が可能です。複数枚のDSPボードの接続は、マスタ/スレーブ機能により可能です。又弊社DSPボード（PCI-DSPIO67)の接続が可能です。入出力制御は、PC-SAD-IF（IO直結型高速インタフェース）を２CH実装され、弊社PC-SAD2000DシリーズのAD/DA/DIO/PIO等の接続が可能です。 |
| 特長 | 応用分野 |
| ■PCI-Busシステム対応のハイパフォマンスな IO直結型ディジタル信号処理ボード ■DSPプロセッサにTI社TMS320C6713/300MHｚを採用 ■４DSPプロセッサ構成で7.2GFLOPSの高速演算を実現 ■DSP間高速通信を可能とする シェアードメモリ512kLW を搭載 ■高速IO入出力バス（PC-SAD-IF）２CH実装 ■マスタ/スレーブ方式により複数枚のDSPボードの実装を 可能 |
騒音・振動制御、音声分析・音声合成、ＡＶ機器開発・評価、通信処理･画像処理、医学・生体信号処理、計測・メカトロニクス･ロボット、建築・地質関連、ディジタル計測・制御、環境分析処理、気象･天文観測、自動車・航空機関連 |
システムデザインサービス株式会社
■PCI-DSP46713仕様
| １．DSPプロセッサ | TMS320C6713B X4 |
| 1.1命令サイクル | 3.3nsec/32ビット浮動小数点命令 1.8GFLOPS/300MHｚ |
| ２．プログラムデータメモリ | |
| 2.1オンチップメモリ | 256ｋバイトの4組 |
| 2.2オンボードメモリ | 32Mバイトの4組 |
| 2.3フラッシュメモリ | 512ｋバイトの4組 |
| 2.4共有メモリ | 512kLWkの1組 |
| ３．高速入出力インタフェース（PC-SAD-IF) | 2CH |
| ４．サンプリングクロックジェネレータ | ADSP,BDSPに実装（２CH） |
| 4.1内部クロック
4.2外部クロック |
8MHz、又は8.192MHzを24ビットカウンタで分周 DSPタイマにより設定 ユーザ設定水晶を24ビットカウンタで分周（オプション） TTL入力
|
| ５．Mcbsp | １CHはDSP間通信、１CHは外部コネクタ １CH（送受信） |
| ６．PCI-Busインタフェース | |
| 6.1システムバス形式 6.2電源 6.3割込み |
PCI-Bus32ビットシステムに準拠 5V INTA# |
| ７．一般仕様 | |
| 7.1ボード形状 7.2寸法 7.3供給電源 7.4使用環境 |
PCIロングカードサイズ 312 X 106.68ｍｍ ５V-3A 周囲温度+0℃〜+45℃、湿度20%〜80%（但し結露しないこと） |

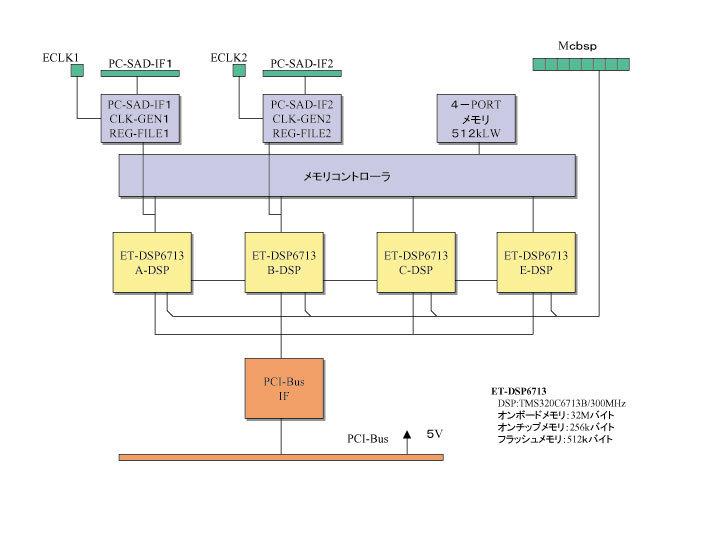

■PCI-DSP46713ブロック図
