| DASBOX Model-500シリーズは、ネットワーク対応のデータ収集・制御システムです。12ビットから24ビットのAD/DA変換器を各ﾁｬﾝﾈﾙ毎に搭載し全ﾁｬﾝﾈﾙ同時サンプル方式になっています。データ収集の最高サンプリング周波数は40kＨｚから1MHz/CH を実現し、高速、高精度な計測、解析を可能にしました。 DASBOX Model-500シリーズは、3機種のユニット構成を持ちます。Model-500は、最大8CH、Model-530は32CH、Model-540は,64CHアナログ入力をとりあつかうことができます。又Model-530、Model-540はユニット内にアンプ・フィルタボードを入れることにより、ハイパホーマンスな計測環境を提供します。 DASBOX Model-500シリーズ は、世界標準であるＥｔｈｅｒｎｅｔをホスト・インタフェースとしネットワーク環境下でのオンラインデータ収集・制御を可能にする高速多チャンネルＡＤ・DA変換システムです。 |
| ■特長 | |
|---|---|
|
|
■最先端計測に挑む、信頼のインタフェース・テクノロジ |
|
|---|---|
| ■多現象同時計測に適した、全チャンネル同時サンプリング方式。 アナログ信号入力は、サンプリングクロックにより、各チャンネル独立したAD変換器で全チャンネルの同時サンプリングを行い、チャンネル間の位相差の少ないデータ収集及び計測チャンネルの増加に伴う最高サンプリング速度低下の改善を図っています。 アナログ信号出力は独立にDA変換器を備えており、全チャンネル同時DA変換出力を行います. |
■12〜24ビットの高速・高精度AD・DA変換器を採用。 AD変換器は、分解能12、16、24ビットの3種を用意し、ユーザーの使用目的やシステム規模に合わせ最適なモジュール選択ができるよう各種の製品を備えています。 |
| ■ Ethernetインタフェースによるネットワーク環境下でのオンラインデータ収集。 世界標準であるEthernetによりネットワーク環境下でオンラインデータ収集・制御を可能にします。Ethernetを採用することで、WSやPCに標準インタフェースとして装備されているオープンな環境を利用でき用意にシステムを構築することができます。
|
■
ユーザープログラムとリンクが容易な基本サブルーチンプログラムを提供。 条件設定やコマンド指令は、すべてホストCPUからのプログラマブル方式によって行なわれます。 |
| ■
多彩な計測モードをサポート。 ソフトウェアによるノントリガモード、トリガ信号によるトリガモード及び24ビットモジュール以外はポストトリガモード、プリトリガモードが可能です。トリガソースは、外部信号トリガ（標準）の他に入力信号トリガ（オプション）も可能です。 |
■
サンプリングクロックコントロール（24ﾋﾞｯﾄﾓｼﾞｭｰﾙを除く） タイムベースに8.0000MHz(時間軸分析用)、8.1920MHz(周波数軸分析用)の水晶発信子を内蔵し、分析目的に合わせさて最適なサンプリングクロックが使用できます。さらに、サンプリングクロックはプログラマブルにより各ベースクロックを３２ビットカウンタで分周して発生させますので、最大サンプリング周波数〜約0.002Hz（各ベースクロックのタップで分周）の広範囲な設定が可能です。 |
| ■ 大容量トランジェントメモリ搭載（24ﾋﾞｯﾄﾓｼﾞｭｰﾙを除く） 16チャンネル毎に32Mワード（最大64Mワード）のデータバッファメモリを搭載し、高速サンプルリングでは、トランジェントメモリとして機能し、低速サンプリングでは、２ポートメモリ（ダブルバッファ方式）として機能し長時間の計測を可能とします |
|
|
|

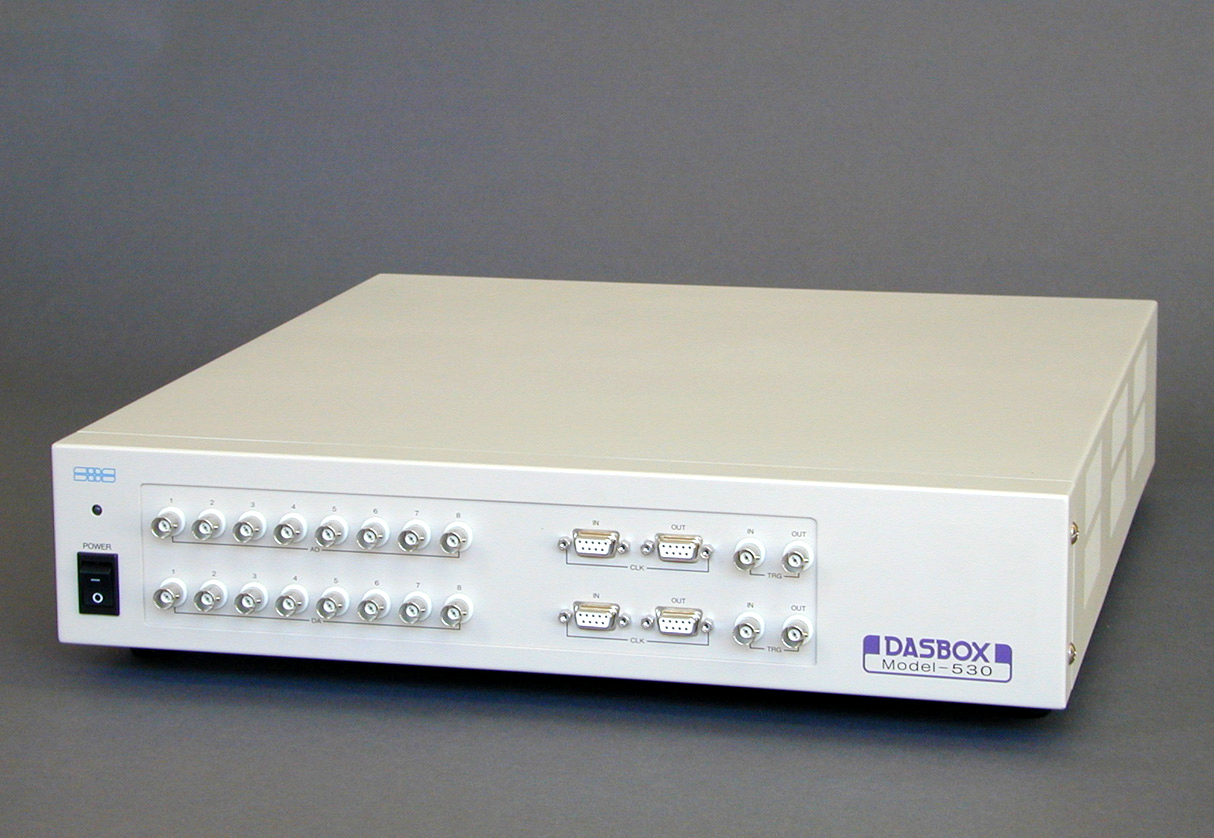

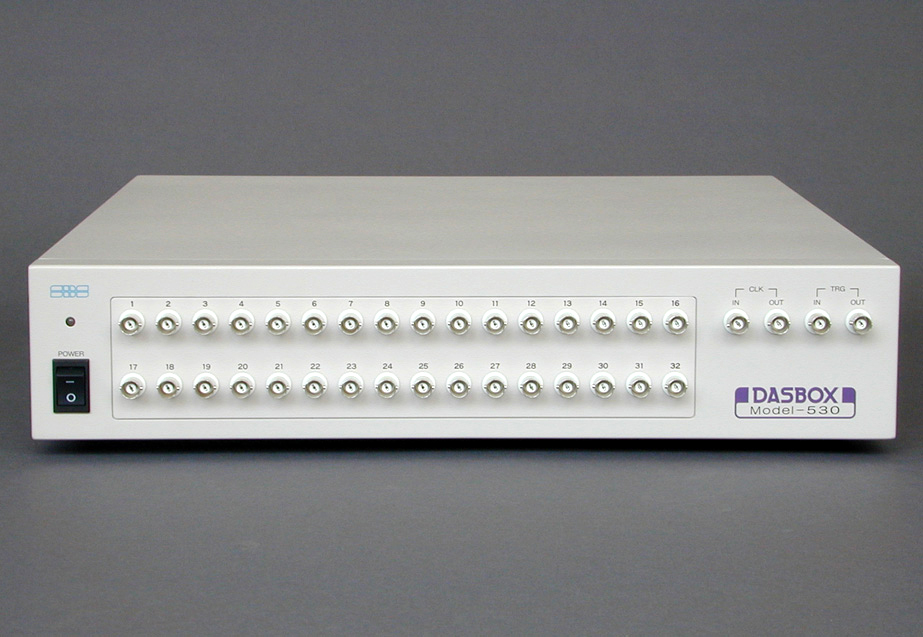

| Model-530 (12,16ﾋﾞｯﾄ） | Model-530 (24ﾋﾞｯﾄ） |
|---|

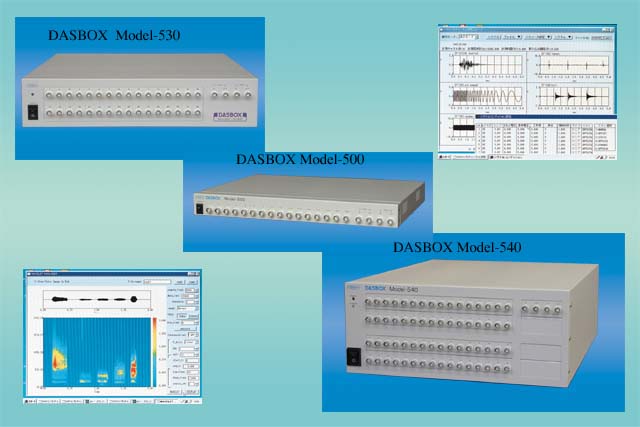

| ■モデル別仕様 | ||||||
|---|---|---|---|---|---|---|
モデル名 |
Model-500 | Model-530 | Model-540 | |||
仕様 |
||||||
| 最大入出力チャンネル数 | 8CH | 32CH | 64CH | |||
| 最大実装モジュール数 | 1枚 | 3枚 | 12枚 | |||
| 実装可能モジュール | PC-SAD2400 PC-SAD2410 PC-SAD2420 | 全て | 全て | |||
| 形状（高）×（幅）×（奥行）mm | 44×420×320 | 88×430×450 | 177×430×500 | |||
| 重量 | 約5kg | 約10kg | 約25kg | |||
| 消費電力 | 約50VA | 約100VA | 約300VA | |||
| 供給電源 | AC100V±10%、50/60Hz | |||||
| 使用環境 | 周囲温度+5〜+35℃、湿度20%〜85%（但し、結露しないこと） | |||||
| ■12,16ﾋﾞｯﾄ系共通仕様 | ||
|---|---|---|
| 動作設定 | プログラマブル | |
| 動作モード | AD動作モード | ノーマルモード トリガモード リトリガモード プリトリガモード ポストトリガモード |
| チャンネル設定方式 | ランダム指定（計測するＣＨ、及び順序を任意に設定） | |
| サンプリング機能 | タイムベース | 内部： 8.0000MHz， 8.1920MHz 外部： 外部クロック入力(TTL) |
| クロック設定 | 24ビットカウンタで分周して設定（約0.5Hz〜最高サンプリング周波数） | |
| 最大サンプリング数 | 32Mサンプル（64Mオプション）/使用チャンネル数、無限 | |
| クロック出力 | サンプリングクロックの同期信号を出力 | |
| トリガ機能 | トリガソース | 外部信号トリガ（標準） 入力信号トリガ（最大16CH） |
| チャンネル数 | １チャンネル | |
| 信号形式 | シングルエンド | |
| 入力電圧 | ±5V | |
| 入力インピーダンス | 1Mオーム | |
| トリガスロープ | 立ち上がり、立ち下がり | |
| トリガレベル | ±5Vを128分割 | |
| トリガモード | トリガ リトリガ プリトリガ ポストトリガ |
|
| 最大プリトリガサイズ | （メモリ容量−１００）÷ＣＨ数 |
|
| データバッファメモリ | ダブルバッファメモリ又はトランジェントメモリ方式 | 32Mワード（標準）注）ﾓｼﾞｭｰﾙ１枚に対して (64Mワードオプションあり） |
| データ形式 | 2'sコンプリメント | |
| アナログ入出力形式 | シングルエンド | |
| アナログ入出力コネクタ | ＢＮＣコネクタ | |
| ホストコンピュータインタフェース | Ethernet（TCP/IP)、10BASE-T/100BASE-TX | |
| ソフトウェア | DASBOX基本サブルーチンプログラム（各種ＯＳ対応、別売） 多チャンネル波形スコープ「ＭＷＳ」（別売） |
|
| ■24ﾋﾞｯﾄ系共通仕様 | ||
|---|---|---|
| 動作設定 | プログラマブル | |
| 動作モード | AD動作モード | ノーマルモード トリガモード |
| DA動作モード | ノーマルモード トリガモード | |
| チャンネル設定方式 | ランダム指定（計測するＣＨ、及び順序を任意に設定） | |
| サンプリング機能 | タイムベース | 内部： 25.6MHz， 24.576, 22.5792MHz 外部： 外部クロック入力(TTLレベルでサンプル周期の256倍） |
| クロック設定 | 24ビットカウンタで分周して設定 | |
| 最大サンプリング数 | 4Gサンプル、無限 | |
| トリガ機能 | トリガソース | 外部信号トリガ |
| チャンネル数 | １チャンネル | |
| 信号形式 | シングルエンド | |
| 入力電圧 | ±5V | |
| 入力インピーダンス | 1Mオーム | |
| トリガスロープ | 立ち上がり、立ち下がり | |
| トリガレベル | ±5Vを128分割 | |
| データバッファメモリ | FIFO方式64Kロングワード | |
| データ形式 | 2'sコンプリメント | |
| アナログ入出力形式 | シングルエンド | |
| アナログ入出力コネクタ | ＢＮＣコネクタ | |
| ホストコンピュータインタフェース | Ethernet（TCP/IP)、10BASE-T/100BASE-TX | |
| ソフトウェア | DASBOX基本サブルーチンプログラム（各種ＯＳ対応、別売） 多チャンネル波形スコープ「ＭＷＳ」（別売） |
|
|
|

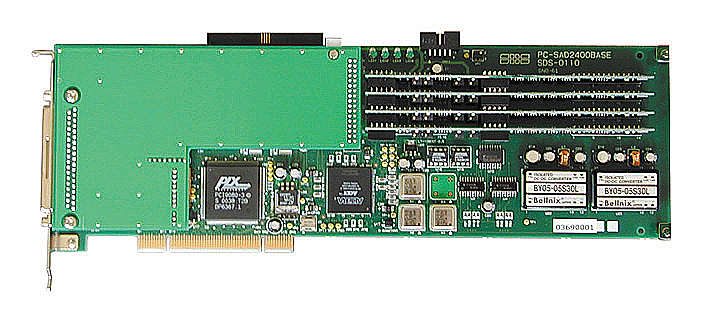

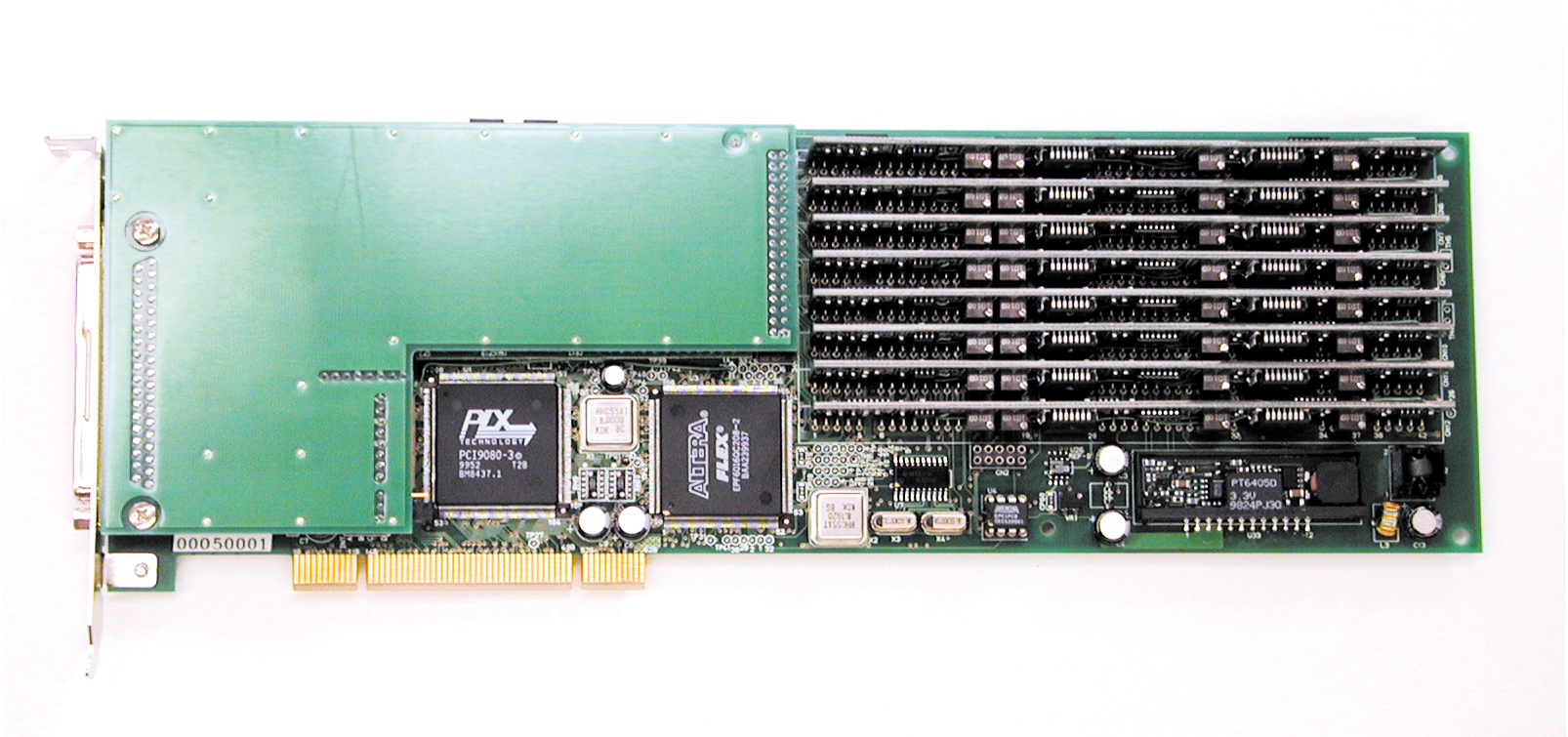

| PC-G1616 | PC-SAD2400 |
|---|
| ■モジュール仕様: [1]アナログ入力モジュール（12,16ﾋﾞｯﾄ） | ||||||
|---|---|---|---|---|---|---|
モジュール名 |
PC-G1216 | PC-G1616 | ||||
| 仕様 | -300K | -1M | -40K | -100K | -300K | -1M |
| 入力チャンネル数 | 16CH | |||||
| 入力信号形式 | シングルエンド | |||||
| 入力電圧 | ±5V(オプションで±10V指定可） | |||||
| 入力インピーダンス | 1Mオーム以上 | |||||
| サンプリング方式 | 全チャンネル同時サンプリング | |||||
| AD変換分解能 | 12ﾋﾞｯﾄ | 16ﾋﾞｯﾄ | ||||
| 最高サンプリング周波数 | 300kHz | 1MHz | 40kHz | 100kHz | 333kHz | 1MHz |
| 入力信号トリガ機能 | 有(但し、16CHまで） | |||||
| ■モジュール仕様: [2]アナログ入出力モジュール（24ﾋﾞｯﾄ） | |||
|---|---|---|---|
モジュール名 |
PC-SAD2400 | PC-SAD2410 | PC-SAD2420 |
| 仕様 | |||
| 入力チャンネル数 | 8CH | - | 4CH |
| 入力インピーダンス | 1Mオーム以上 | − | 1Mオーム以上 |
| AD変換分解能 | 24ﾋﾞｯﾄ | − | 24ﾋﾞｯﾄ |
| AD変換方式 | ΔΣ128倍オーバーサンプリング | − | ΔΣ128倍オーバーサンプリング |
| AD最高サンプリング周波数 | 100kHz | − | 100kHz |
| AD最低サンプリング周波数 | 1kHz | − | 1kHz |
| ADデータ遅延 | 38.7（1/fs) | − | 38.7（1/fs) |
| 入力信号トリガ機能 | なし | ||
| サンプリング方式 | 全チャンネル同時サンプリング | ||
| 入出力信号形式 | シングルエンド | ||
| 入出力電圧 | ±5V | ||
| 出力チャンネル数 | − | 8CH | 4CH |
| 出力インピーダンス | − | 50オーム以下 | |
| DA変換分解能 | − | 24ﾋﾞｯﾄ | |
| DA変換方式 | − | ΔΣ128倍オーバーサンプリング | |
| DA最高サンプリング周波数 | − | 192kHz | |
| DA最低サンプリング周波数 | − | 8kHz | |
| DAデータ遅延 | − | 43.5(1/fs) | |
|

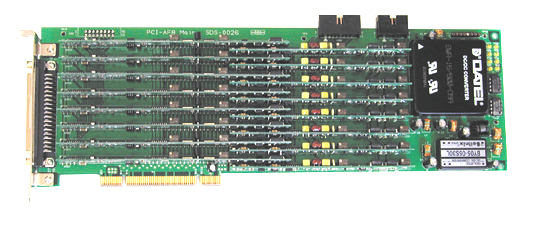

| PC-SAD8AF1-A |
|---|
| ■モジュール仕様: [3]アンプ・フィルタモジュール | |||||
|---|---|---|---|---|---|
モジュール名 |
PC-SAD8AF1-A | PC-SAD8F1-A | PC-SAD8AF2-A | PC-SAD8F2-A | PC-SAD8A-A |
| 仕様 | |||||
| 入力チャンネル数 | 8CH | ||||
| 入力カップリング | DC,AC,ICP,GND | DC,AC,GND | DC,AC,ICP,GND | DC,AC,GND | DC,AC,ICP,GND |
| オフセットコントロール | 有 | − | 有 | − | 有 |
| 利得（倍） | 0.5,1,2,4,8,16,32,64 | 1 | 0.5,1,2,4,8,16,32,64 | 1 | 0.5,1,2,4,8,16,32,64 |
| フィルタ特性 | カウエル | ベッセル | − | ||
| ローパスフィルタ遮断周波数(Hz） | 10、20、50、100、200、500、1k、2k、5k、10k、20k、25k、EXT、スルー | − | |||
| 最小減衰量(TYP）、減衰傾度 | 80dB、80dB/oct | 80dB、48dB/oct | − | ||
| 入出力絶縁 | 非絶縁型 | ||||

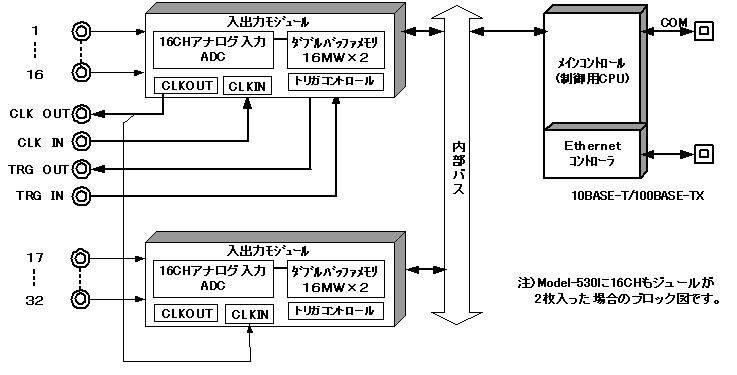

| ■ブロック図 |
|---|
 |
